Taratura di un livello laser
Di seguito spieghiamo come, molto semplicemente, ognuno possa verificare la taratura del proprio livello laser rotante.
COSA SERVE:
- 2 persone mediamente sobrie
- livello laser da verificare, ricevitore acustico fissato su asta, treppiede
- un campo di prova di almeno 30m, l’ideale è posizionarsi a 30m di distanza da un muro
COME SI FA:
La prima persona posiziona il livello laser sul treppiede, lo accende, attende il livellamento (o lo livella manualmente)

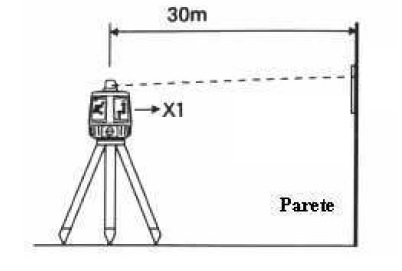

La seconda persona si posiziona a 30m di distanza, con l’asta ed il ricevitore acustico fissato e rileva la prima quota del laser (X1)

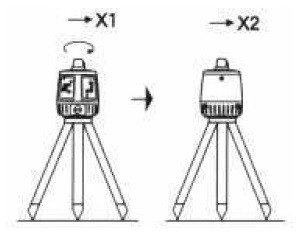

La prima persona a questo punto spegne lo strumento, lo ruota di 180° allentando il piattello del treppiede (senza quindi spostare il treppiede, muovendo solo il laser) e ripete le operazioni di accensione e livellamento
La seconda persona, che nel frattempo non si è mossa da dov’era, rileva la seconda quota del laser (X2)
questa è la taratura (verifica delle quote) del primo asse orizzontale dello strumento.
La prima persona ora spegne lo strumento, lo ruota di 90° e ripete le operazioni di accensione e livellamento.
La seconda persona, sempre alla posizione di partenza, rileva la terza quota del laser (Y1)
Infine, la prima persona ruota di 180° lo strumento, sempre spegnendolo prima e sempre allentando il piattello del treppiede e ripete le operazioni di accensione e livellamento per l’ultima volta
La seconda persona rileva l’ultima quota del laser (Y2)
Queste ultime due quote sono quelle relative al secondo asse orizzontale dello strumento.
Ora, la verifica delle misure: se sono tutte e quattro uguali, complimenti! Lo strumento è perfettamente tarato.
Altrimenti, bisogna valutare di quanto differiscono e confrontare l’errore con la tolleranza dello strumento.
Se, ad esempio, la differenza tra le due quote del primo asse è di 3mm su 30m, e la tolleranza dello strumento è di 5mm su 30m, lo strumento è comunque considerato tarato.
Se invece l’errore è maggiore della tolleranza…CONTATTATECI!
AVVERTENZE:
-i confronti tra le quote vanno fatte su valori dello stesso asse: quindi X1-X2 e Y1-Y2.
-quando viene acceso e livellato lo strumento, attendere 5 minuti prima di rilevare la quota: anche i laser hanno dei tempi “fisiologici” di assestamento.
-i valori di tolleranza strumentale sono riportati nei famigerati MANUALI UTENTE, letti perlopiù dai tecnici e da qualche rarissimo caso di utente: se avete perso il vostro, oppure è talmente pieno di cemento che non si apre più, chiamateci! noi facciamo collezione (ognuno ha i suoi hobby)
NOTE: per le immagini presenti ringrazio TOPCON, avendole copiate da un loro manuale utente.
